Was ist denn das "K" unten links?

>>23525 Das ist ein Schalter. Ich verstehe die Funktionsweise vom Relais aber noch nicht.

>>23526 Der Schalter ist doch unterhalb von den Dioden. Ah ja, K ist das Relais. Das macht dann den Trick, im Fehlerfall schaltet es ab und bleibt abgeschaltet. Nur wieso leuchtet die rote LED dann?

Dioden jucken

>>23529 Was bedeutet das K denn beim Relais? Die Bezeichnung kenne ich nicht.

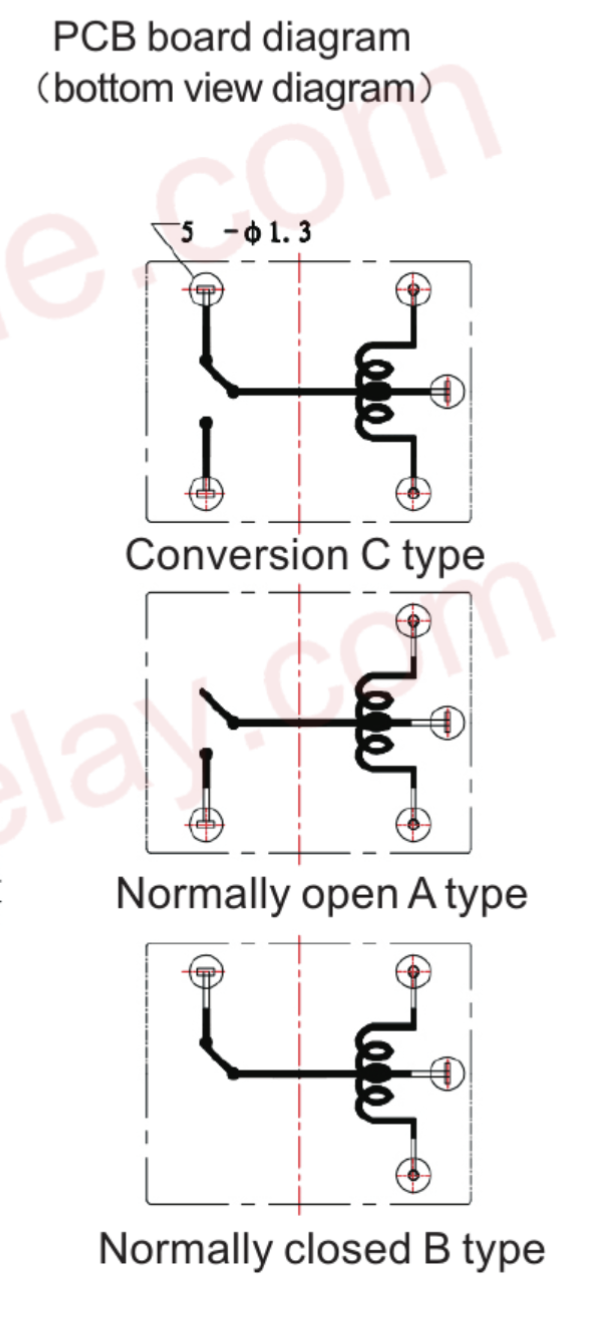

Ok, es handelt sich um die oberste Art Relais. Schaltet man es ein, dann ist das Relais so geschaltet, dass die Spule stromlos ist und der Strom über den "normalen" Kontakt durch die rote LED fließt. Drückt man nun auf den Schalter, leitet man den Strom durch die Spule des Relais, das Relais schaltet um. Ab jetzt kann Strom durch die nicht-leuchtende Diode fließen, das Relais bleibt also geschaltet. Ein Kurzschluss bringt die Anode der Diode auf 0V, weshalb kein Strom mehr durch sie und damit auch kein Strom mehr durch die Spule des Relais fließt. Der Ausgang wird damit unterbrochen und das ganze System ist wieder im Ausgangszustand. >Nur wieso leuchtet die rote LED dann? Weil das + vom Eingang auf der Anode der LED liegt und die Kathode über einen Widerstand mit - verbunden ist.

>>23535 >Ein Kurzschluss bringt die Anode der Diode auf 0V Ahh, danke bis hier hin! Bernd fasteht den Sinn der Schaltung Ein Überstromschutzschalter :3 Doch das Verhalten der Diode fahsteht Bernd nicht. Wenn bei einem Kurzen die Spule keinen Strom meer bekombt, könnte man die Diode auch durch eine Drahtbrücke ersetzen...

>>23540 Eine Drahtbrücke würde es erlauben, bei einem Kurzschluss durch Drücken des Schalters permanent die Eingangsspannung auf den Ausgang zu legen.

>>23543 Danke Bernd!

>>23533 https://www.penwatch.net/cms/item_designations/ >>23535 >Weil das + vom Eingang auf der Anode der LED liegt und die Kathode über einen Widerstand mit - verbunden ist. Stimmt doch gar nicht. Rechts ist doch die rote LED, links die grüne. In der Stellung wie im Diagramm dargestellt leuchtet die rote LED, klar. Wird nun der Schalter betätigt, dann fließt Strom über die grüne LED statt über die rote, diese leuchtet, auch alles klar. Aber im Video erzeugt er dann den Kurzschluss, das Relais schaltet also, aber der physikalische Schalter steht ja weiterhin links und es sollte weiterhin über die grüne und nicht die rote LED und den Widerstand abfließen.

>>23558 Es geht um die IN4007-Diode, nicht um die LED! Die beiden LED und den Vorwiderstand kannst Bernd auch wecklassen, dienen nur der Signalisierung...

>>23562 Das ist mir klar. Meine Frage war aber wieso die rote LED im Fehlerfall leuchtet. Das leuchtet(höhö) mir nicht ein.

>>23585 Technische Stromrichtung und so.

>>23587 Ja schon. Aber dann betätigst du ja den mechanischen Schalter (rot) und die rote LED geht aus und die grüne springt an. So weit so nachvollziehbar. Doch wir sehen ja dass dann im Fehlerfall, wenn das Relais K dann unterbrochen wird, die rote LED wieder angeht. Obwohl der mechanische Schalter ja noch genauso gestellt sein muss. Das verstehe ich nicht.

>>23591 Der Schalter kann nur in der Position bleiben, wenn der Strom über die Diode fließt. Und das tut er nicht, wenn vorne ein Kurzschluss ist, denn anstatt über die Diode und die Spule vom Relais fließt der ja über den Kurzschluss.
